Parti per ponteggi con chiusura ad anello: specifiche dei componenti, tolleranze e guida all'acquisto

Tre container di impalcature ad anello sono arrivati un lunedì. Mercoledì la squadra del cantiere ne aveva rifiutati due, non perché l'acciaio fosse sottile o la zincatura fosse irregolare, ma perché le lame del registro non si sarebbero inserite nelle rosette degli stendardi già in piedi sul posto. Sulla carta era "lo stesso sistema". In mano era un rottame.

Questa è la realtà quotidiana dell'acquisto di componenti per ponteggi con chiusura ad anello. Il sistema sembra universale, ma la geometria è proprietaria: la spaziatura delle rosette, la larghezza della fessura, il profilo della lama e lo spessore del cuneo differiscono tra i produttori e le parti di due diverse catene di approvvigionamento raramente si uniscono . La compatibilità viene prima del prezzo e prima dei tempi di consegna. Quello che segue è uno sguardo dettagliato su cosa fa ciascun componente, quale dimensione decide se si adatta e cosa controllare prima che venga firmato un ordine di acquisto.

Panoramica delle parti dell'impalcatura Ring Lock

Un telaio con serratura ad anello è composto da sette gruppi funzionali. I fornitori li vendono separatamente e devono provenire tutti dalla stessa famiglia di geometrie.

Insieme a traverse, scale e fermapiedi, questi gruppi costituiscono l'intera distinta base, a condizione che ogni linea sia ordinata in base al modello a rosetta di un produttore.

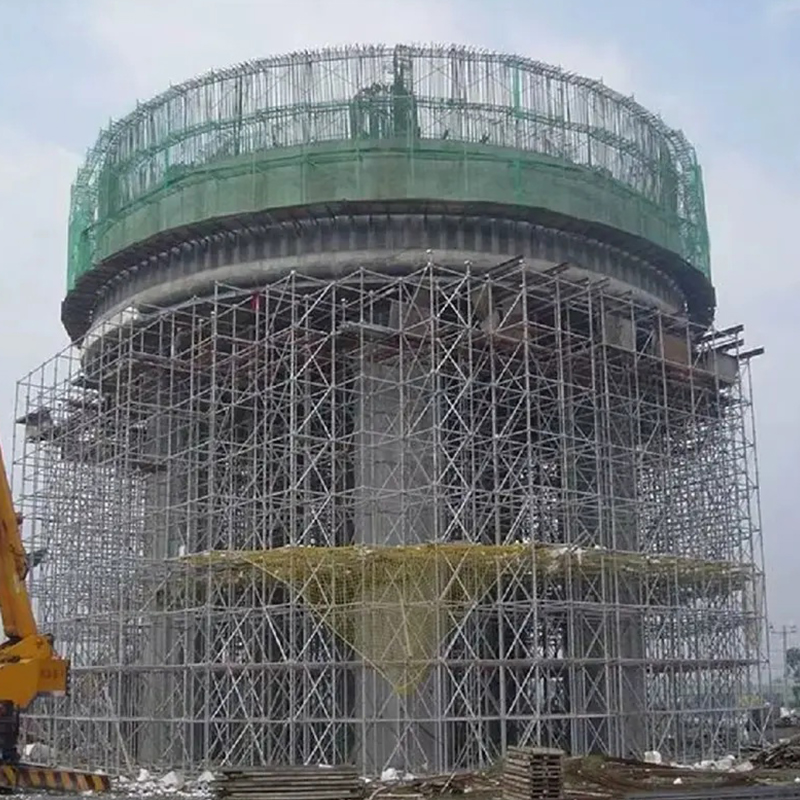

Impalcatura Ringlock zincata a caldo per infrastrutture pesanti Sistema modulare ad anello con bloccaggio a cuneo a rosetta, acciaio Q345B, finitura zincata a caldo e collegamenti a 8 vie per ponte e supporto industriale. Visualizza il prodotto →

Standard verticali: la spaziatura della rosetta imposta l'intera griglia

Lo standard verticale è l'elemento portante. La dimensione comune del lucchetto ad anello è Diametro esterno di 48,3 mm con parete di 3,2 mm in acciaio Q355B, con codolo ad una estremità per la giunzione e rosette saldate ad intervalli fissi. Le versioni di blindaggio pesante aumentano fino al tubo da 60,3 mm.

Sulla maggior parte dei sistemi il passo della rosetta è di 500 mm e le lunghezze standard vanno da 0,5 ma 3,0 m con incrementi di 500 mm. Quel singolo numero definisce la lunghezza di ogni registro, la dimensione di ogni sostegno, la spaziatura di ogni asse e l'altezza di ogni sollevamento. Cambia il modulo e tutto il catalogo cambia con esso.

Cosa misurare quando arriva il primo pallet

• Passo della rosetta misurato tra i centri di saldatura, non dall'estremità del tubo.
• Larghezza della fessura e spessore della lama insieme: una fessura da 10 mm con una lama da 9,5 mm è una connessione allentata.
• Diametro del tubo e spessore della parete con un calibro; Il tubo da 48,0 mm viene venduto come 48,3 mm più spesso di quanto si ammetta.
• Lunghezza del rubinetto e posizione del foro di spillo, perché un rubinetto corto trasforma una giunzione in un giunto decorativo.

Registri, cunei e rosette: la connessione porta il carico

Un registro con blocco ad anello non è imbullonato. La sua lama forgiata rientra in una fessura della rosetta e un perno a cuneo viene abbassato per bloccarla: un colpo di martello, nessun accoppiatore allentato. La rosetta normalmente porta otto slot a 45 gradi , quindi i registri si incontrano ad angolo retto e le parentesi graffe partono diagonalmente dallo stesso nodo.

Le lunghezze standard delle campate sono 0,73, 1,09, 1,40, 1,57, 2,07, 2,57 e 3,07 m, mentre una campata da 2,07 m con un sollevamento di 2,0 m è la configurazione di lavoro più comune. Il blocco dell'anello è solo uno dei le quattro principali famiglie di sistemi di impalcatura ; gli altri condividono l'idea modulare, ma solo il ring lock standardizza il nodo stesso. I cunei sono materiali di consumo, quindi ordina il 5–8% di ricambi invece di scoprire la carenza nel sollevatore superiore. Durante l'ispezione, osserva la saldatura tra lama e tubo: le lame fuse si rompono sulla spalla, le lame forgiate si piegano per prime e possono essere individuate prima che si rompano.

Parentesi diagonali: la parte che mantiene un quadrato a baia

Due standard e due libri mastri formano una cerniera. Il tutore è ciò che lo trasforma in una struttura triangolare. I controventi della campata sono generalmente tubi da 48,3 x 2,5 mm con teste fisse o girevoli dimensionate in base alla larghezza della campata e all'altezza di sollevamento insieme: un controvento da 2,07 x 2,0 m non si adatta a una campata da 2,57 m.

La pratica di progettazione prevede normalmente il rinforzo dell'intera campata nel sollevamento inferiore, quindi le campate controventate a intervalli su ciascuna faccia, con controventi del piano ai livelli dei tiranti. Lo schema esatto appartiene al disegno del designer, ma la parte che va storta è solitamente l'ordine: i registri contati, le parentesi graffe dimenticate.

• Verificare che il controvento corrisponda sia alla lunghezza del vano che all'altezza di sollevamento, non solo al vano.
• Controllare il diametro del perno della testa rispetto alla fessura della rosetta; i perni sottodimensionati vibrano.
• Rifiutare i tubi ad arco: un arco da 20 mm tira fuori il vano dal piombo mentre viene bloccato.

Basi Jack, teste a U e parte inferiore del percorso di carico

Un martinetto con base regolabile è una vite solida, comunemente di 38 mm di diametro e 600 mm di lunghezza, saldata a una piastra di 150 x 150 x 8 mm con circa 300 mm di regolazione utilizzabile. Questa regolazione serve per livellare, non per estendere il telaio: la capacità diminuisce man mano che la vite si estende, quindi mantenere la filettatura esposta corta e sostenere la piastra su un'unica tavola che distribuisca il carico.

La stessa logica si applica ai vertici. Le teste a U con piastre da 150 x 150 mm sostengono travi e casseforme, mentre le teste a forca mantengono in posizione le travi in ​​legno H20. Entrambi cadono nella parte superiore di uno standard o su un rubinetto, quindi la testa deve corrispondere al tubo, non solo al carico. Alla consegna, controllare la saldatura della piastra, far rotolare la vite su una superficie piana per verificarne la rettilineità e scartare le filettature verniciate: la vernice nasconde le crepe e grippa il dado.

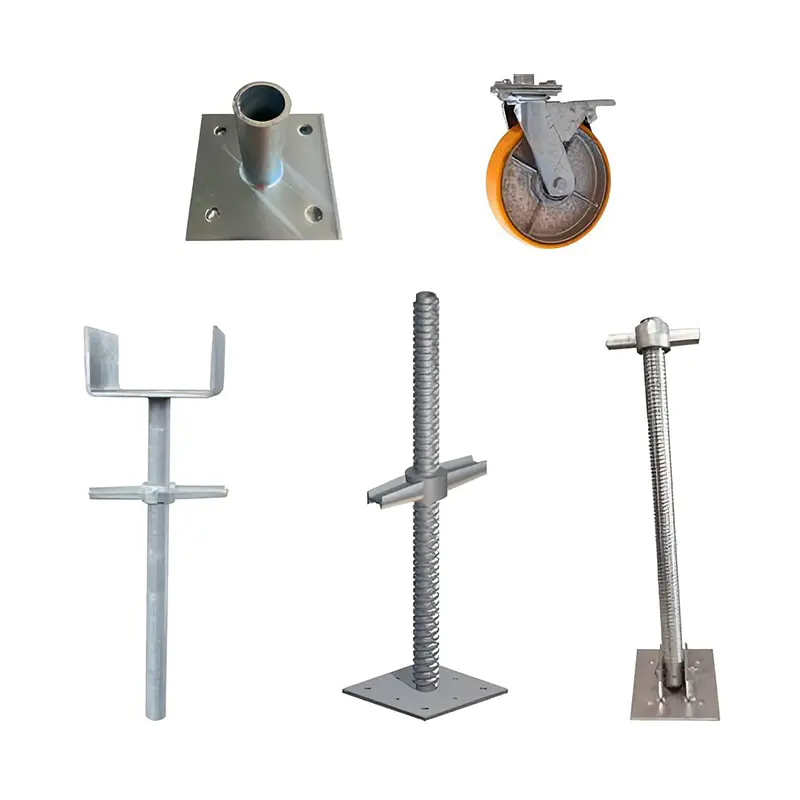

Martinetto con base regolabile per supporto di ponteggi e casseforme Il martinetto con base filettata livella il terreno irregolare, si regola di 50–300 mm, supporta 50–100 kN e si adatta a sistemi di bloccaggio del disco, casseforme e impalcature standard. Visualizza il prodotto →

Piattaforme, fermapiedi e accessori che la maggior parte degli ordini dimentica

Le assi di acciaio sono generalmente larghe 320 mm con ganci che cadono sul registro e ciascuna pesa 12-18 kg, il che le rende una decisione di movimentazione manuale tanto quanto strutturale. Le pedane sono alte 150 mm; i montanti del parapetto e i doppi accoppiatori formano la protezione dei bordi. Le staffe laterali ampliano la piattaforma senza aggiungere standard, ed è da qui che deriva gran parte del guadagno di produttività in un sistema di bloccaggio ad anello.

Le parti che ritardano il passaggio di consegne non sono quasi mai i membri principali. Sono quelli piccoli: perni, clip di sicurezza, collari, gruppi scala, tiranti e teste a forcella. Costruisci la distinta base articolo per articolo, una riga per componente, e la carenza scomparirà.

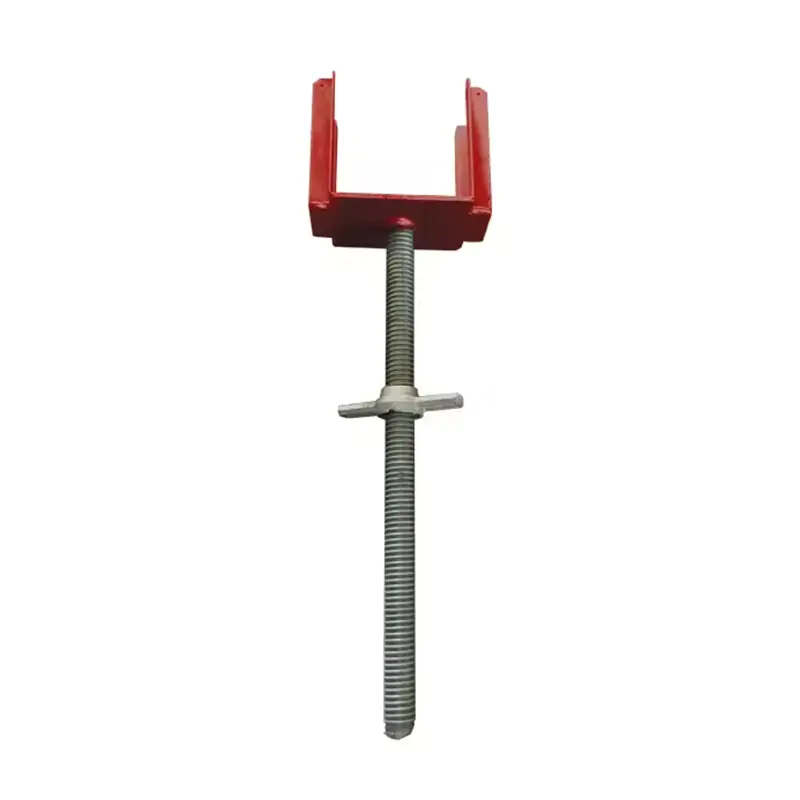

Supporto testa a forca per nervature e travi di casseforme La testa a forcella supporta le nervature e le travi della cassaforma con regolazione filettata di ±0,5 mm, acciaio Q235/Q345 e finitura zincata a caldo per casseforme di grandi dimensioni. Visualizza il prodotto →

Grado dell'acciaio, zincatura e tolleranze: cosa controllare alla consegna

Due ordini possono sembrare identici su una lista di carico e comportarsi in modo molto diverso dopo due anni all'aperto. Grado, spessore della parete e finitura spiegano quasi tutta la differenza.

Le norme forniscono i punti di riferimento: EN 12810 e EN 12811 per i ponteggi di sistema, BS 1139-5 nel mercato del Regno Unito, con piattaforme di lavoro comunemente progettate per caricare la classe 3 (200 kg/m²) o la classe 4 (300 kg/m²). Hyson afferma che la sua produzione di ponteggi segue ISO 9001, BS 1139 e EN 74 , con saldatura secondo procedure AWS ed EN. Quindi controlla tre aspetti fisici: lo spessore della parete all'estremità del tubo, la rettilineità su tutta la lunghezza e gli spruzzi di saldatura all'interno del tubo che si scheggeranno sulla piattaforma sottostante.

Acquisto di componenti per serrature ad anello: una breve lista di controllo prima di ordinare

1. Verificare innanzitutto la geometria della rosetta (passo, larghezza della fessura e spessore della lama) rispetto al sistema già in loco.
2. Richiedi i certificati della fabbrica e un rapporto sullo spessore della zincatura, non la fotografia di un pallet.
3. Confermare la classificazione parte per parte: standard e registri in Q355B, assi e fermapiede spesso in Q235.
4. Concordare un rapporto di riserva per cunei, perni e clip prima della spedizione, non dopo la prima consegna.
5. Controllare l'imballaggio e il carico: pacchi per lunghezza, un piano di carico per contenitore, peso verificato rispetto alla fattura.

Se preferisci non confrontare la checklist con un fornitore che non hai mai controllato, inviateci le dimensioni della baia, le altezze di sollevamento e la classe di carico e torneremo con un elenco delle parti e un controllo del disegno.

Le parti dell'impalcatura con chiusura ad anello sono oggetti semplici all'interno di un sistema spietato. Abbina la geometria, abbina il grado e la finitura e conta le parti piccole nello stesso ordine: queste tre cose decidono se una consegna viene montata o restituita.

Hyson produce ponteggi ad anello e i relativi accessori a Nantong, in Cina, insieme a casseforme e strutture pesanti in acciaio, in uno stabilimento di 15.000 m² con taglio laser, piegatura e saldatura certificata sotto lo stesso tetto. Le parti vengono fornite zincate a caldo e gli ordini in arrivo vengono confrontati con il modello di rosetta esistente del cliente prima dell'inizio della produzione. Quindici anni di esperienza e forniture di lunga durata a grandi appaltatori di infrastrutture dicono qualcosa sull'ufficio di progettazione, ma le specifiche sul disegno sono ancora l'elemento che decide l'ordine.
